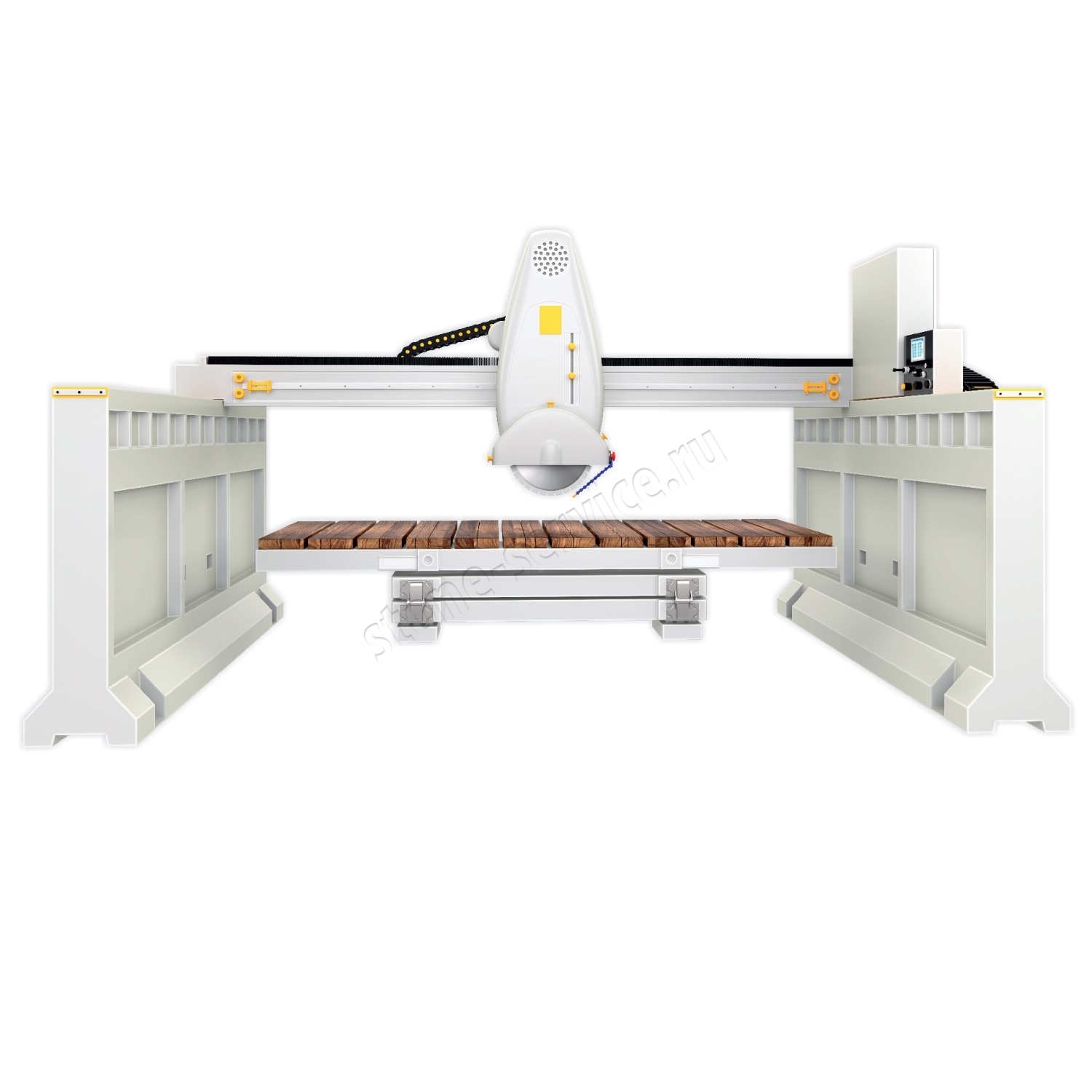

Мостовой камнерезный однодисковый станок ZDCQ-600 ShengDa

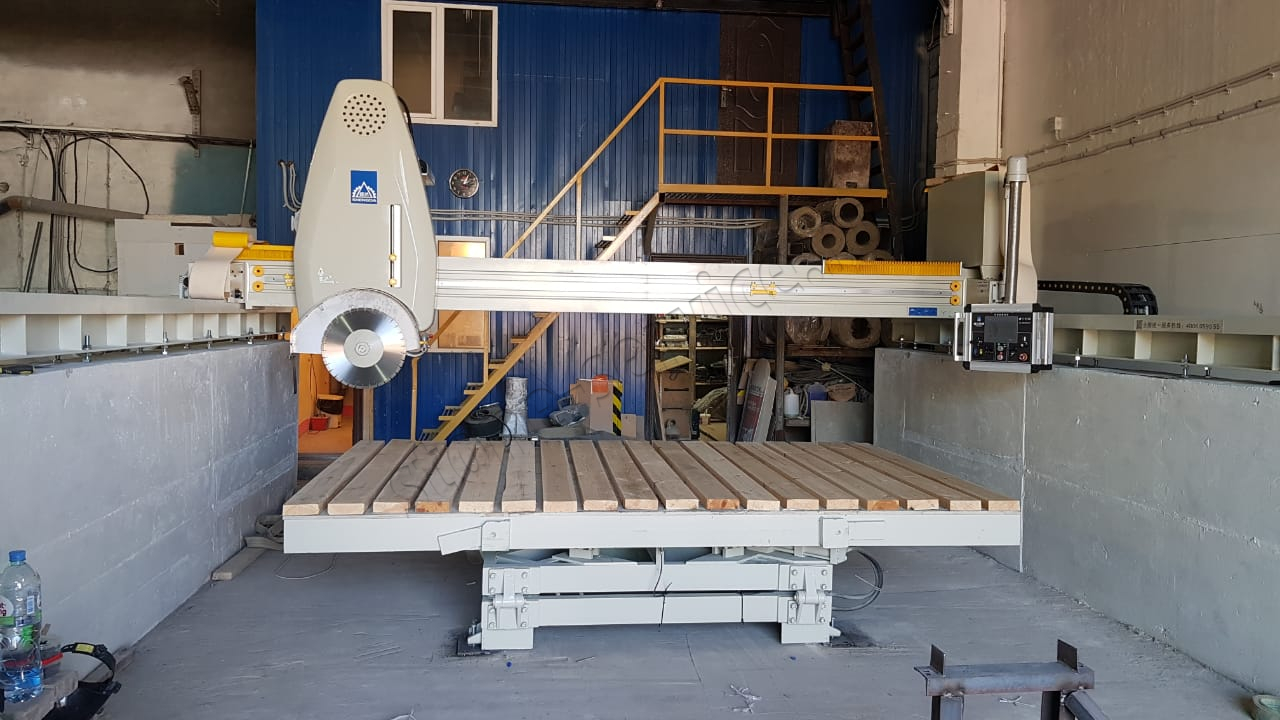

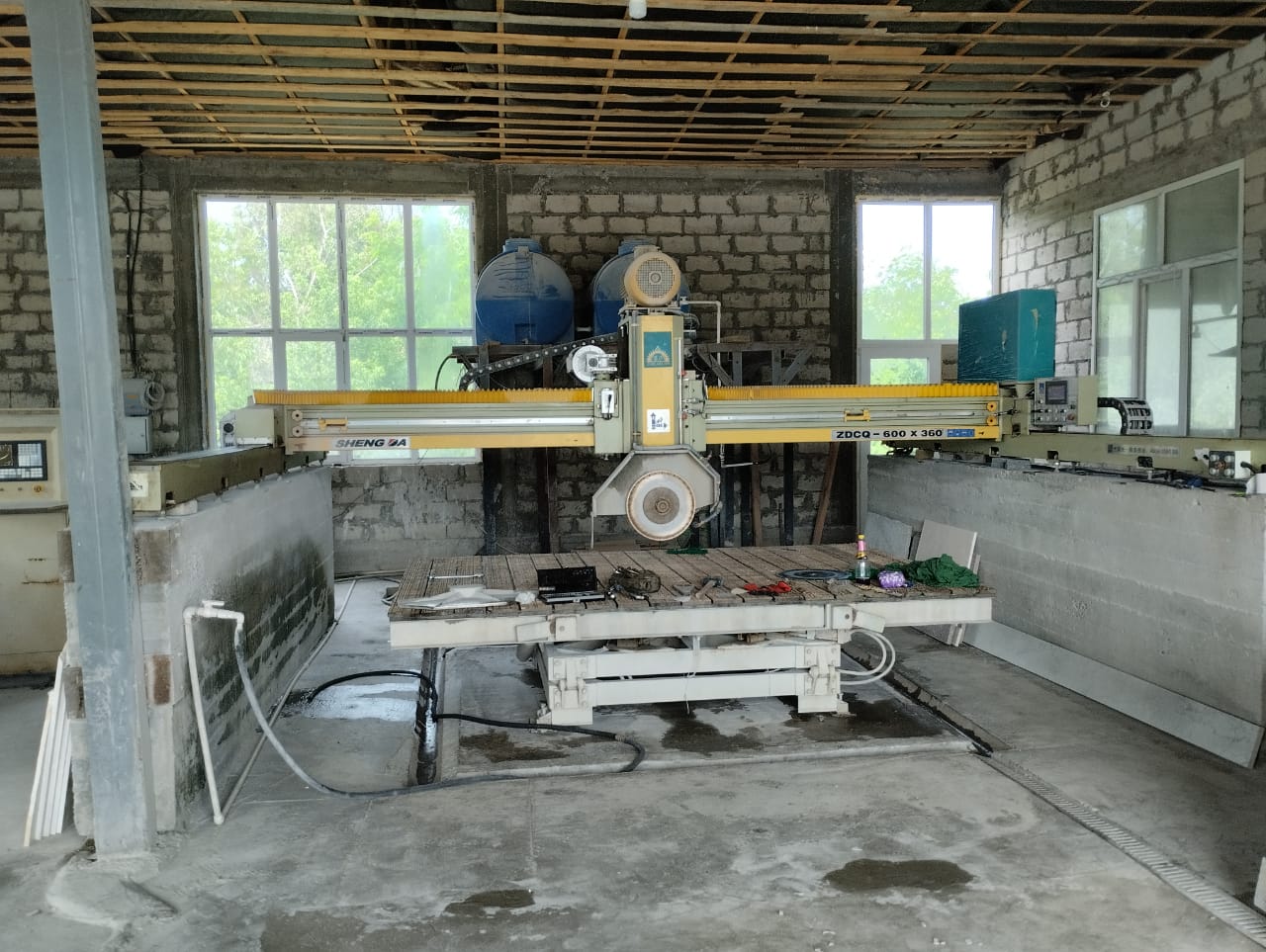

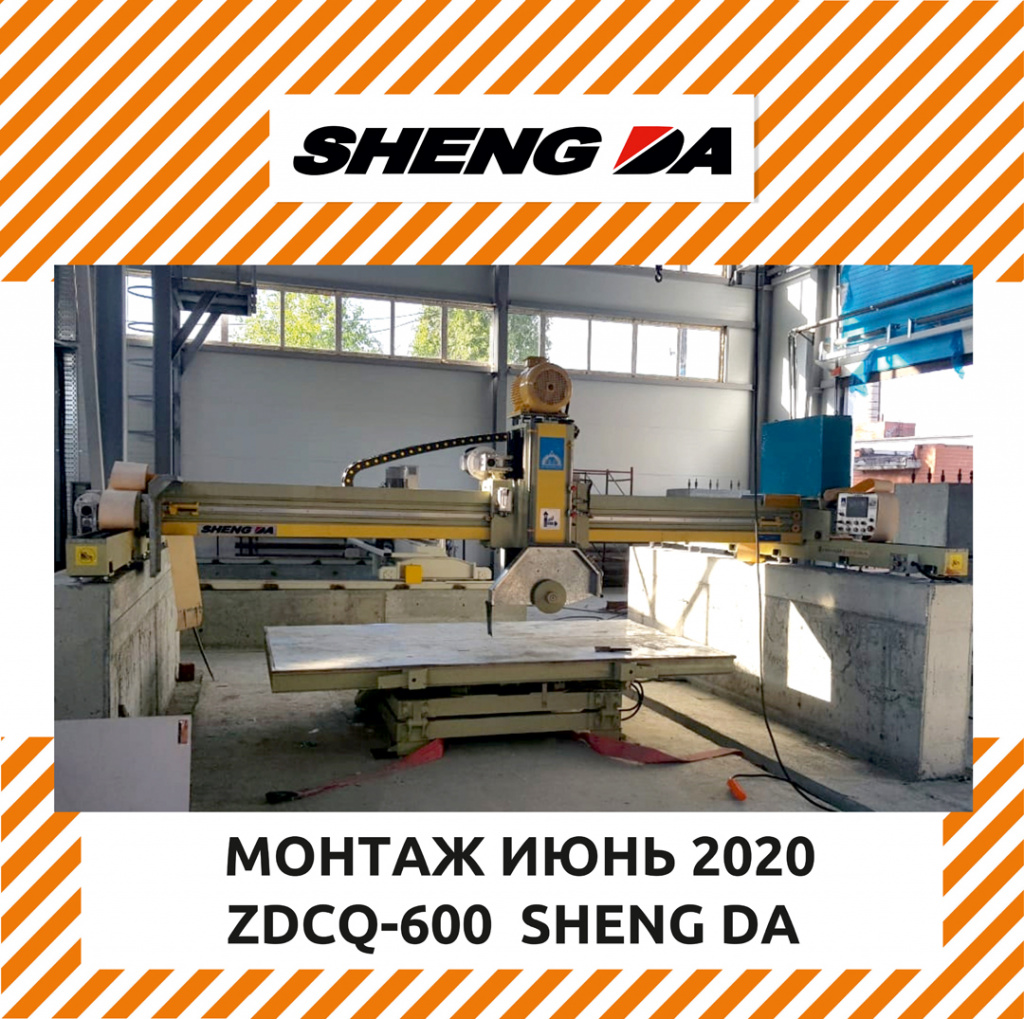

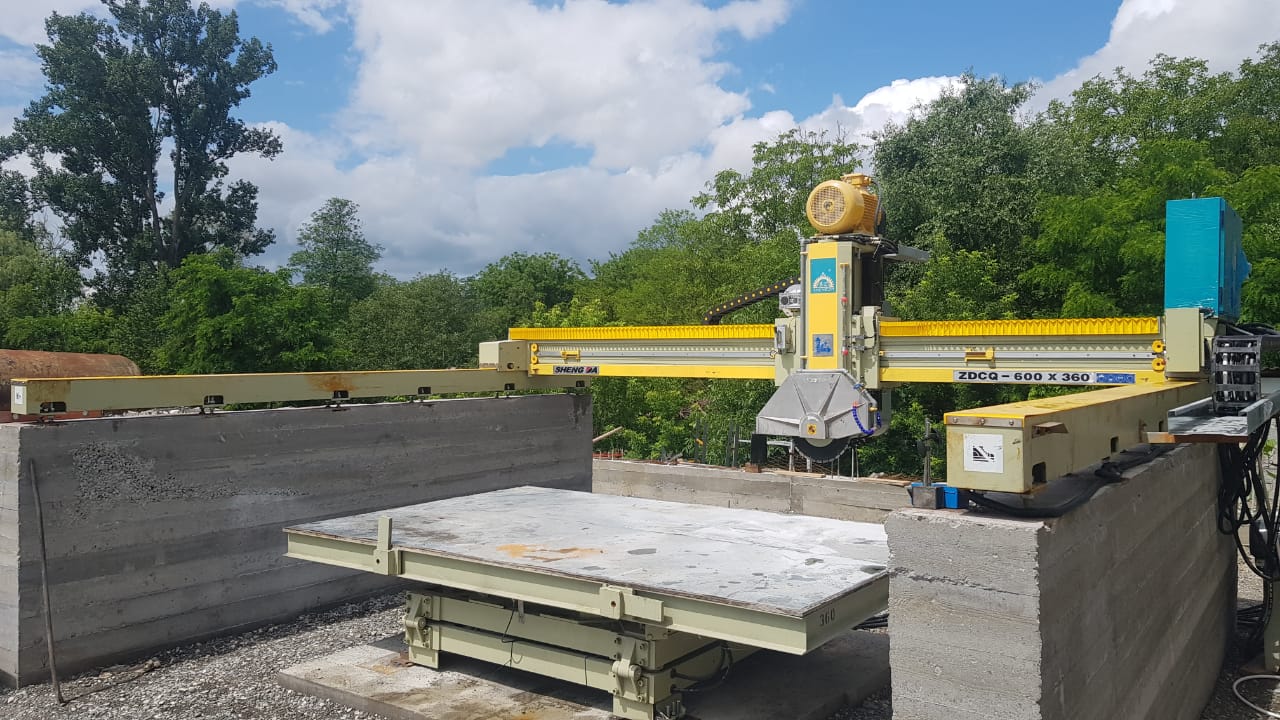

ZDCQ-600 ShengDa одна из самых популярных версий мостового распиловочного станка. Предназначен для распиловки плит из природного камня как в автоматическом, так и в ручном режиме.

Автоматическая работа станка осуществляется посредством программируемого логического контроллера (ПЛК). Конструкция станка проработана совместно с ведущими итальянскими специалистами.

Основные части станка: балка и каретка выполнены из чугунного литья, направляющие из высокопрочной стали, что максимально увеличивает жесткость конструкции и устраняет возникновение вибрации, которая влияет на точность станка.

Перемещение моста осуществляется посредством электродвигателя, редуктора, шестерней и зубчатых реек по защищенным от попадания пыли и воды направляющим в масляной ванне. Перемещение может быть выполнено в ручном режиме с регулируемой скоростью, контролируемой посредством частотного преобразователя, а также в автоматическом режиме по заданным параметрам.

Перемещение суппорта осуществляется посредством электродвигателя, редуктора, шестерней и зубчатой рейки по защищенным от попадания пыли и воды направляющим в масляной ванне. Перемещение может быть выполнено в ручном режиме с регулируемой скоростью, контролируемой посредством частотного преобразователя, а также в автоматическом режиме по заданным параметрам.

Защитный кожух каретки изготовлен из полимерных материалов, что гарантирует отсутствие коррозии и деформации.

Вертикальное перемещение (подъем / опускание)осуществляется посредством гидравлического цилиндра и V-образных направляющих типа "ласточкин хвост". Возможна замена на цилиндрические направляющие (дополнительная опция).

Автоматическая система смазки установлена на верхней части каретки. Шланги для подачи смазки проведены ко всем необходимым точкам смазки. Системой управляет реле времени. При первом запуске оператору необходимо указать частоту срабатывания системы в минуту.

Панель управления имеет русифицированное меню и экран тачскрин.

Рабочий стол является поворотным на 360° с фиксацией каждые 45°, с гидравлическим подъемом на 85°. Сваренный из сверхтяжелых, крупногабаритных профилей, что гарантирует долгую, надежную работу.

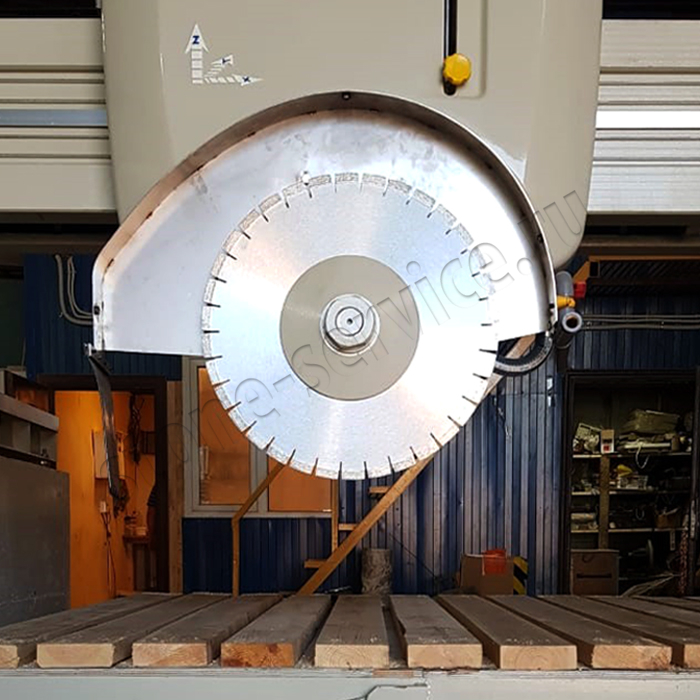

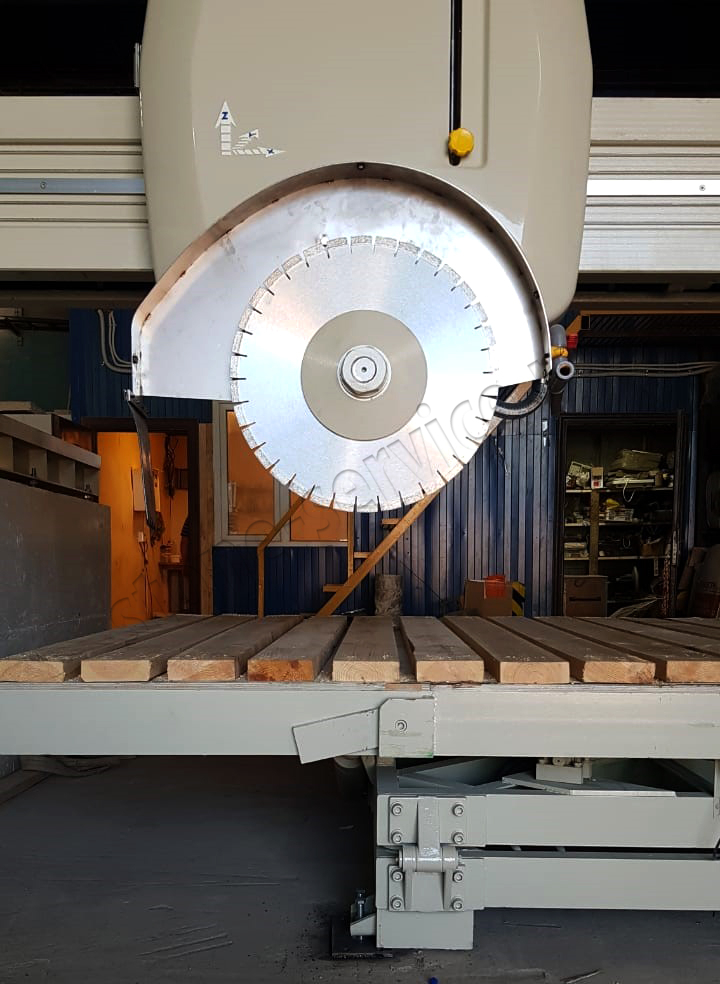

Лазерный визир служит для облегчения установки диска по линии реза. Позволяет определить нахождение будущего пропила.

Система управления

В данном станке используются только проверенные временем комплектующие от широко известных мировых брендов.

• Гидравлическая система для перемещение моста вверх/вниз и перемещения стола как в горизонтальной плоскости (поворот), так и для его наклона. Производства 7Ocean - одой из ведущих фирм Тайвань.
• Частотный преобразователь производства немецкой фирмы Schneider гарантирует стабильную, бесперебойную работу.
• ПЛК, энкодеры, производства фирмы Omron.
• Концевые выключатели, производства фирмы Telemechanick.
• Touchscreen, производства фирмы Schneider.
• Подшипники, производства NSK и SKF.
• Главный двигатель и электродвигатели перемещения моста и каретки, производства одной из ведущей фирмы Китая, энергоемкие и в то же время достаточно мощные.

Дизайн и конструкция

Все станки тщательно проработаны совместно с ведущими Итальянскими специалистами. Высококачественная покраска в специализированных камерах, и предварительная защита от коррозии, приводит к сохранению качественного внешнего вида станка на долгие годы.

Конструкция станка была реализована посредством специализированной программы, которая также контролирует динамические нагрузки компонентов станка, позволяя проектировать конструкцию и выбирать системы перемещения, гарантирующие высокую мощность функционирования, геометрическую точность и надежность работы на высоких скоростях, также в случае интенсивных работ.
