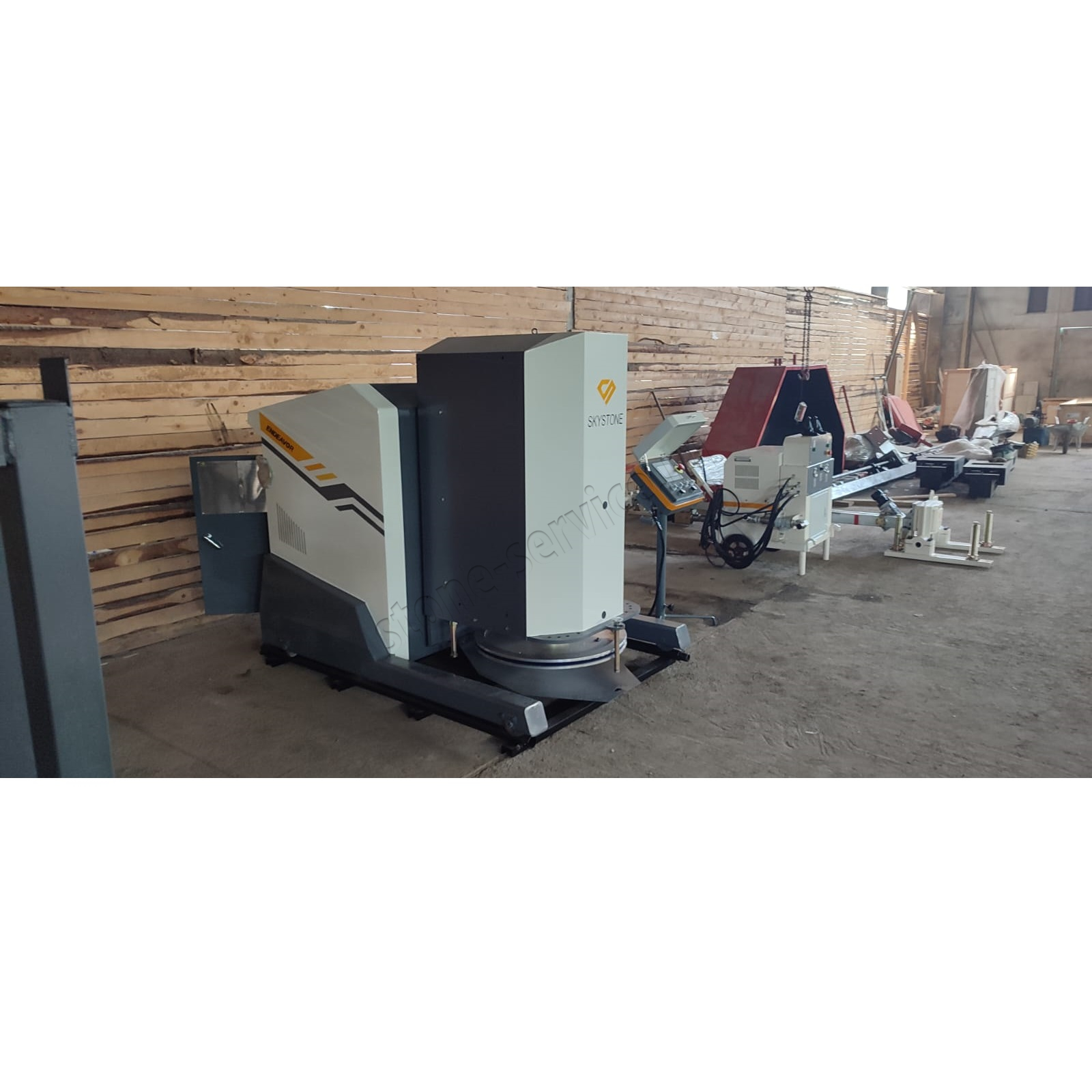

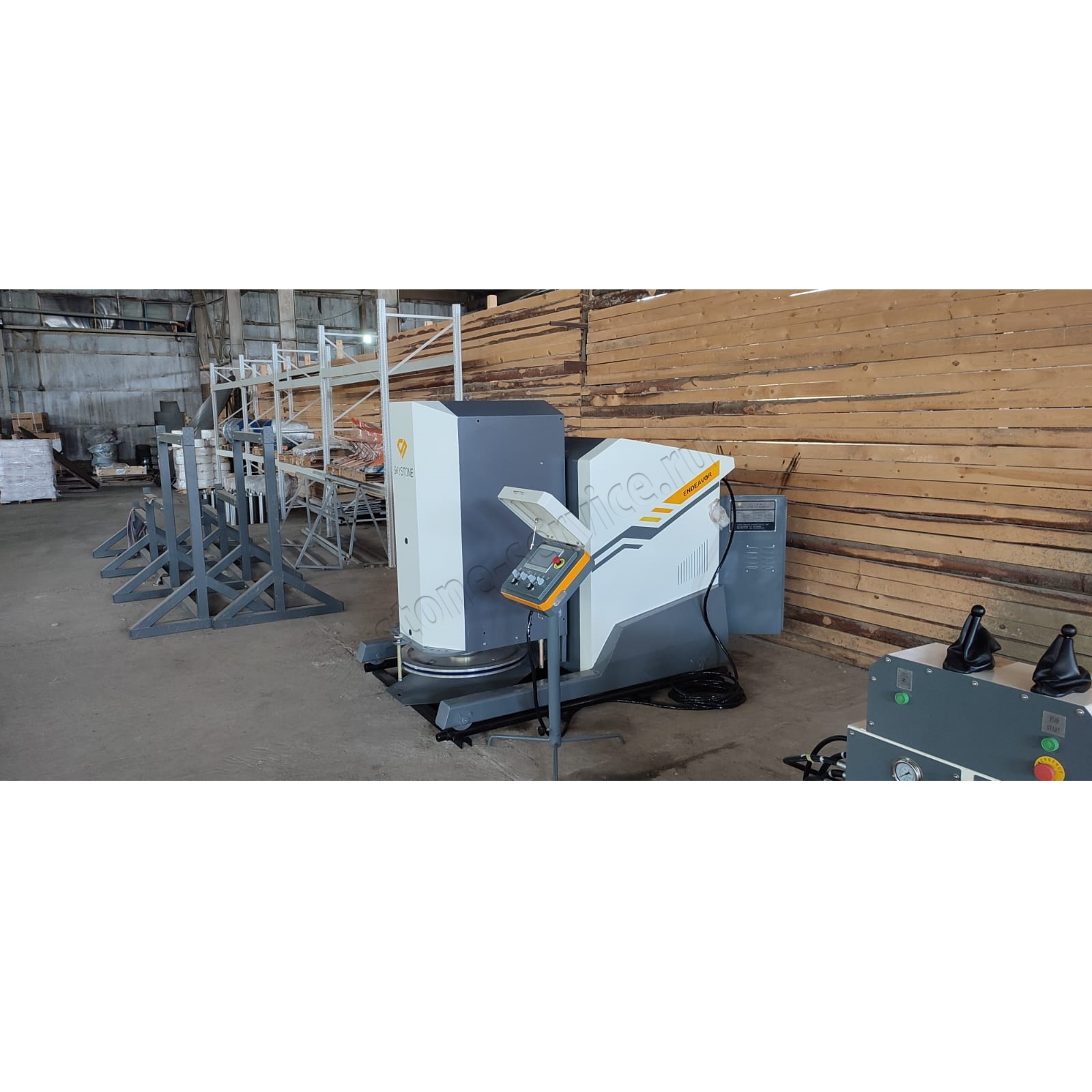

Карьерная канатная установка TSY-55G Skystone

TSY-55G - карьерная канатная установка предназначена для добычи каменных блоков на карьерах любых пород камня. Установка обладает автоматическим управлением посредством программируемого логического контроллера и частотных преобразователей. Имеет высокий уровень защиты и широкий диапазон мощностей: от 11 до 115 кВт.

Технические характеристики

• Общая мощность установки - 55,75 кВт
• Мощность главного двигателя - 55 кВт / 75 л.с.
• Мощность двигателя перемещения - 1,5 Квт
• Вращение режущей головы - 360°
• Линейная скорость - 0-40 м/с
• Скорость перемещения - 0-150 м/час
• Длина рельс - 3000*3 шт
• Рабочие условия окружающей среды - -15 +40°С при влажности до 95%
• Требования к электропитанию - 380 В / 50 Гц 3 фазы
• Габаритные размеры (Д*Ш*В) - 2095*1483*1485 мм
• Вес установки - 2730 кг

Натяжение каната контролируется автоматически.

Движение и поворот головы осуществляется посредством электродвигателя.

Touchscreen - вывод на экран и сохранение информации: показания амперметра, линейная скорость, скорость передвижения.

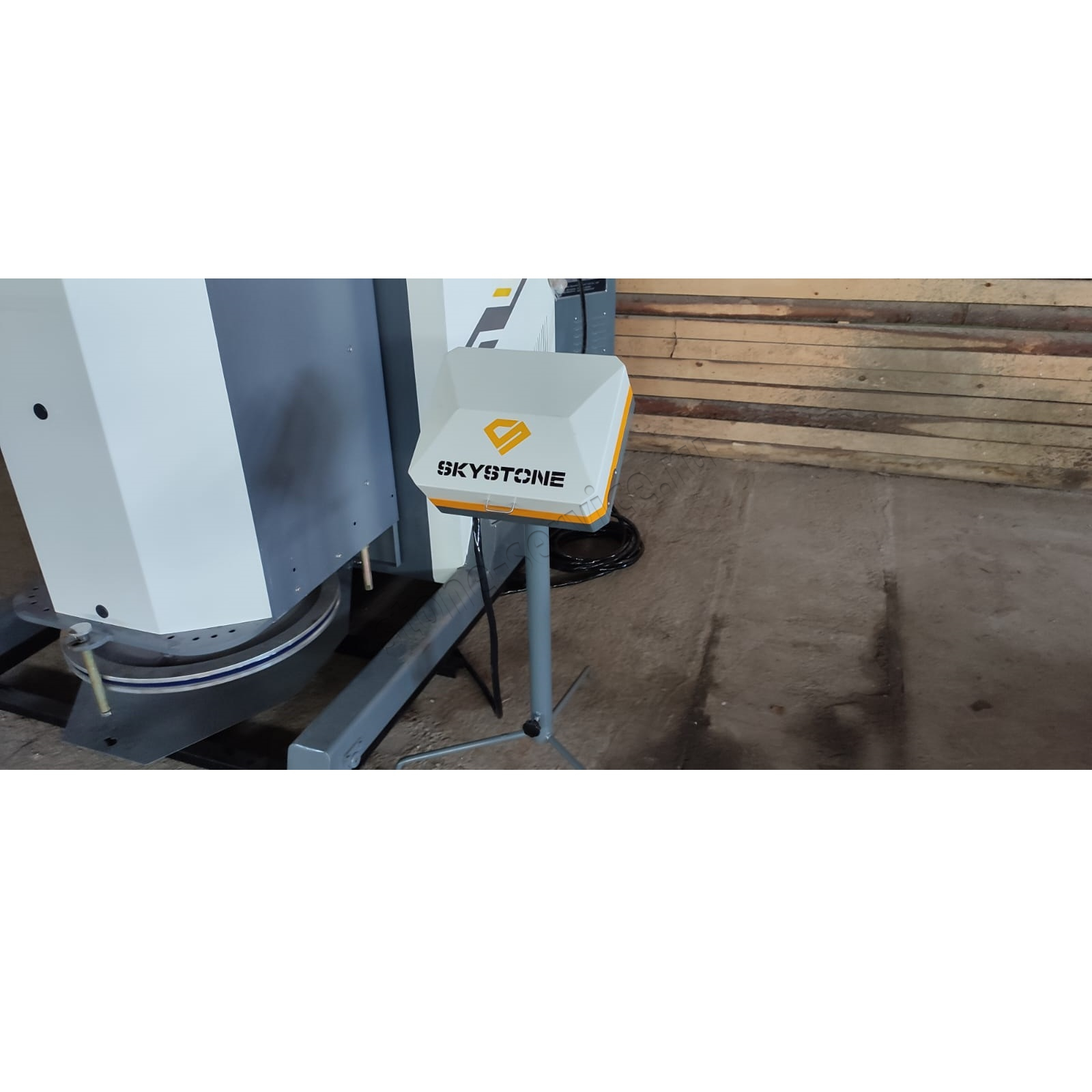

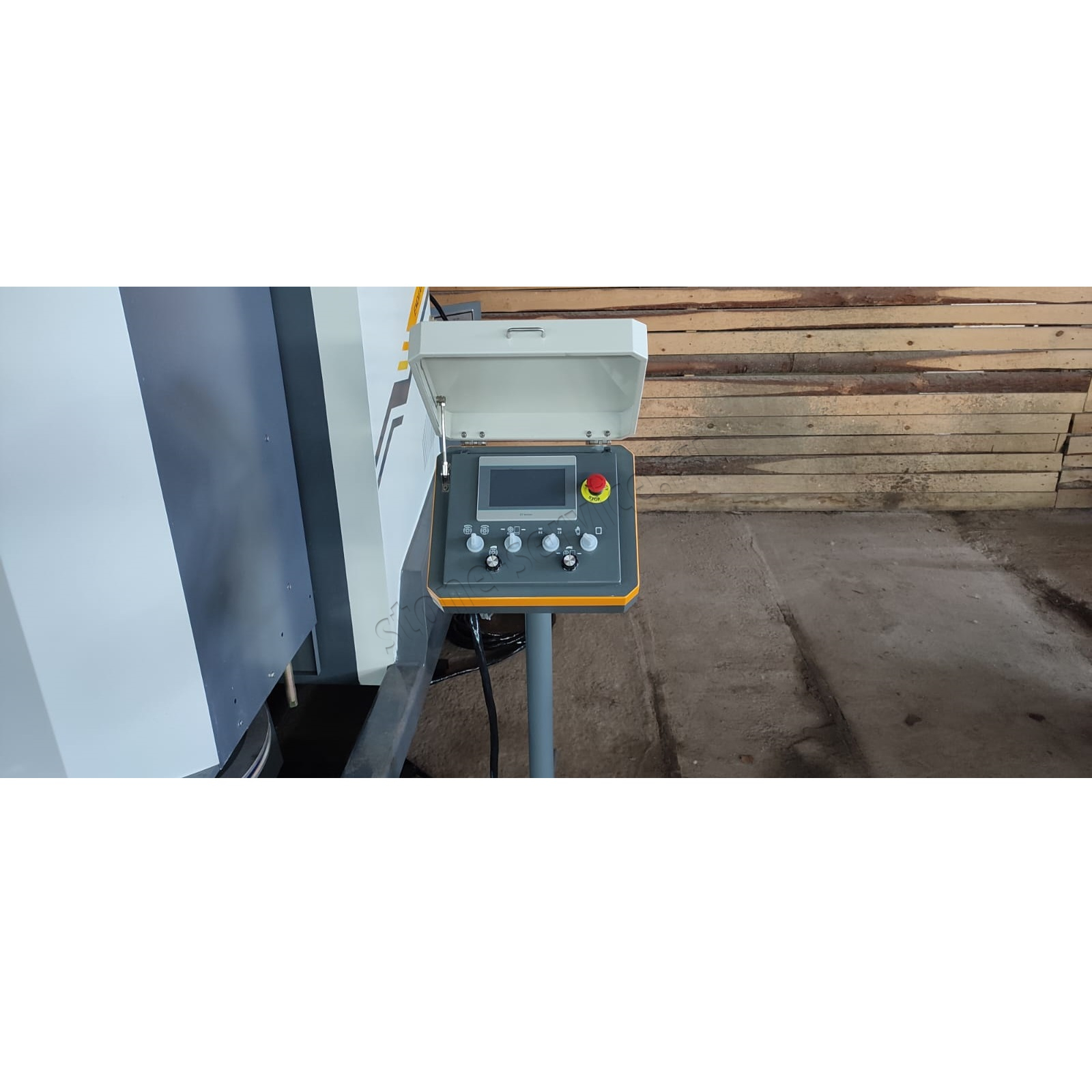

Выносной пульт управления влаго / пылезащищенный с защитной крышкой органов управления.

Связь выносного пульта управления с основным устройством обеспечивается по проводной связи.

Управление вращением махового колеса (поворот / наклон), а также перемещение машины по рельсам может осуществляться по беспроводной связи (wireless) с отдельного пульта управления, поставляемого в комплекте.

Частотный преобразователь главного двигателя позволяет регулировать линейную скорость от 0 до 40 м/с, а также способствует плавному пуску установки.

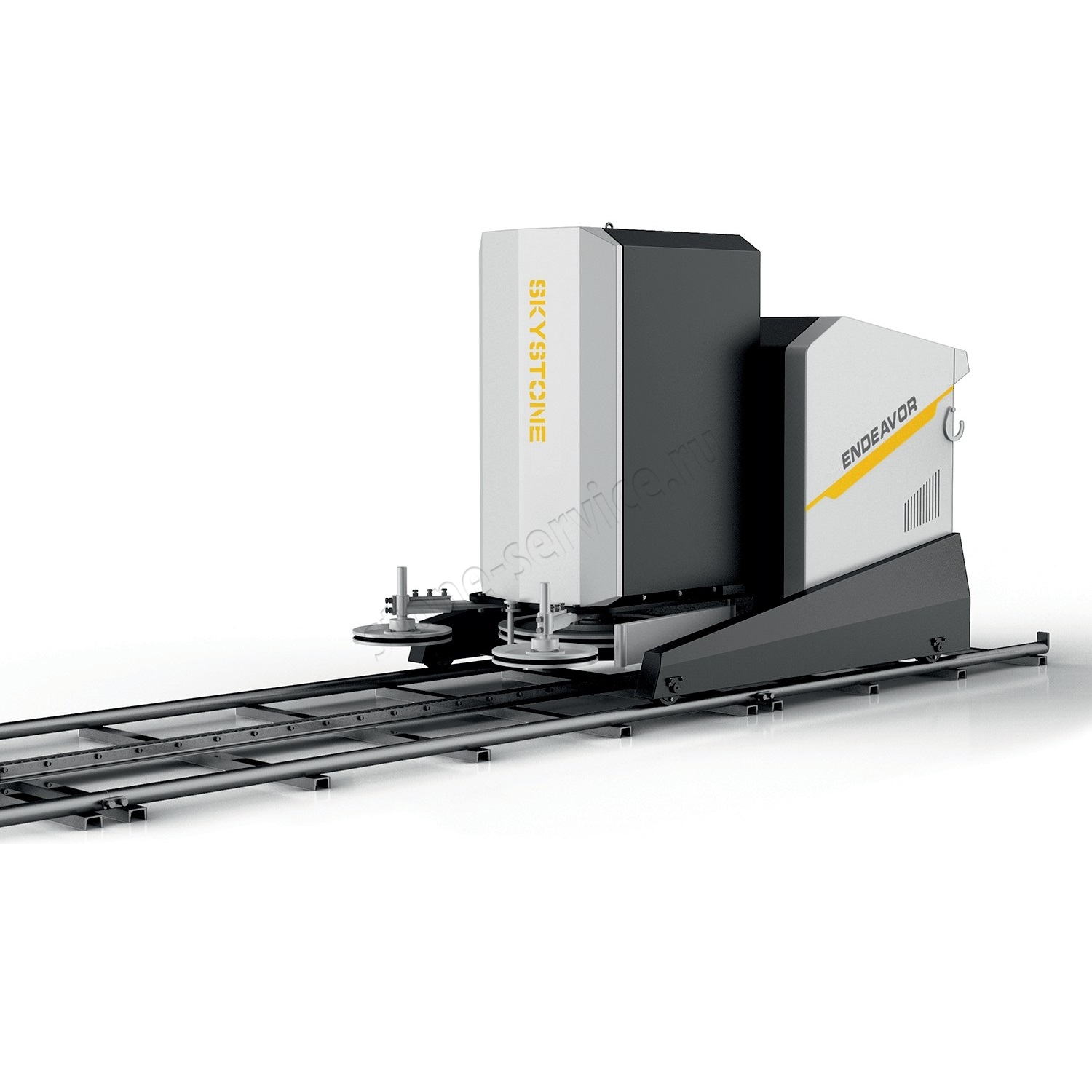

Перемещение канатной установки по рельсам осуществляется посредством реечной передачи и контролируется частотным преобразователем.

Рейка расположенная на рельсовых путях - сквозная (вместо стандартных зубьев используются цилиндрические втулки). Данный тип способствует нормальной работе в зимнее время.

Концевые выключатели на всех подвижных частях установки.

Поворотная "голова" снабжена защитным кожухом для предотвращения попадания пыли и грязи.

Шкаф и пульт управления оснащены системой воздушного охлаждения.

Защита установки включает в себя:

1. Остановка двигателя в случае обрыва каната;
2. Защита от перегрузок;
3. Остановка двигателя по окончанию распила.

Важной модернизацией модели TSY-55G 2022 года является:

1. Использование СИНХРОННОГО (brushless) двигателя. Данный тип является более эффективным (на 15-30%) и менее энергозатратным в сравнении с обычными асинхронными двигателями.
2. Экран Touchscreen с обновленным защитным стеклом, которое улучшает видимость экрана при попадании на него солнечных лучей.

Сравнение карьерной канатной установки с асинхронным и синхронным двигателями при расчете потребляемой мощности.

Формула расчета: P = 1,732 (const) * U (напряжение) * I (сила тока) * cosФ (коэффициент мощности) / 1000.

Важно: синхронный двигатель экономит 14,6 кВт/ч (теоретическое значение).
